光學(xué)器件在精密光學(xué)系統(tǒng)、激光通信、紅外傳感、航天遙感等領(lǐng)域中扮演著核心角色。為了提升其穩(wěn)定性、導(dǎo)電性、反射效率與環(huán)境適應(yīng)能力，許多光學(xué)器件的金屬部分會(huì)進(jìn)行鍍金表面處理。那么，為什么光學(xué)器件要選擇金作為表面處理材料?這一過(guò)程又包括哪些核心工藝步驟?在實(shí)際應(yīng)用中存在哪些難點(diǎn)與應(yīng)對(duì)策略?下面從多維度進(jìn)行系統(tǒng)分析。

　　一、光學(xué)器件表面為何要鍍金?

　　優(yōu)異的反射性能

　　金對(duì)紅外光和可見(jiàn)光特別是長(zhǎng)波段光具有極高的反射率，尤其適用于紅外光學(xué)反射鏡、探測(cè)器窗口以及激光束控制系統(tǒng)。相比鋁或銀，金的反射率在850 nm以上的波段表現(xiàn)更加穩(wěn)定。

　　化學(xué)穩(wěn)定性強(qiáng)

　　金不易氧化、不易被潮濕或腐蝕性氣體侵蝕，可顯著提升器件的環(huán)境適應(yīng)性和長(zhǎng)期工作可靠性。對(duì)要求壽命長(zhǎng)、工作環(huán)境苛刻(如太空、海洋、硫化氣體環(huán)境)的光學(xué)設(shè)備尤其關(guān)鍵。

　　導(dǎo)電性和熱穩(wěn)定性

　　部分光學(xué)元件需要承擔(dān)接地、屏蔽、電接觸等功能，金的良好導(dǎo)電性與低接觸電阻可保障電性能的穩(wěn)定輸出。同時(shí)，金在高溫下不易擴(kuò)散，適合熱環(huán)境應(yīng)用。

　　與焊接、鍵合兼容

　　對(duì)于光電一體器件，金面層便于與金絲、銀漿、焊料或?qū)щ娔z連接，是實(shí)現(xiàn)結(jié)構(gòu)封裝、電信號(hào)互連的理想接口層。

　　表面裝飾與一致性

　　對(duì)于外觀有統(tǒng)一色澤和高精度表面要求的光學(xué)系統(tǒng)，金層提供柔和而統(tǒng)一的反光效果，也利于表面缺陷檢測(cè)與裝配識(shí)別。

　　二、哪些光學(xué)器件會(huì)用到鍍金處理?

　　紅外反射鏡與準(zhǔn)直器件

　　如CVD ZnSe基底或金屬基底的反射鏡，鍍金后能實(shí)現(xiàn)>98%的反射效率，廣泛用于紅外熱像儀、氣體分析儀、激光雷達(dá)等。

　　激光系統(tǒng)內(nèi)壁與導(dǎo)光結(jié)構(gòu)

　　部分金屬結(jié)構(gòu)如腔體壁面、光束限位器等，會(huì)因激光高能量照射而需要金層保護(hù)，避免氧化、燒蝕。

　　微光學(xué)組件與MEMS器件

　　如微反射器陣列、移動(dòng)反射鏡、光快門(mén)等微結(jié)構(gòu)元件常采用鍍金層進(jìn)行光電功能集成與結(jié)構(gòu)防護(hù)。

　　光電探測(cè)器封裝表面

　　傳感器封裝殼體、引線框架與管殼的金層，兼顧焊接、電連接與光學(xué)窗口的穩(wěn)定性。

　　激光通信終端組件

　　鍍金表面用于反射調(diào)制器件、束流整形結(jié)構(gòu)，以及受控反射的航天窗口或激光接收表面。

　　三、常用基材及其前處理方式

　　光學(xué)器件的結(jié)構(gòu)基體材料各異，金屬、陶瓷、玻璃、半導(dǎo)體材料均有應(yīng)用。不同材料決定了鍍金前處理的復(fù)雜性：

　　金屬基材(鋁、銅、不銹鋼、鈦)

　　優(yōu)點(diǎn)：導(dǎo)電性好，可直接電鍍。

　　難點(diǎn)：表面氧化快，需預(yù)處理除氧膜;鈦類(lèi)材料需特殊活化(如氫氟酸體系)。

　　工藝：脫脂 → 酸洗 → 活化 → 打底層(如鎳) → 鍍金。

　　陶瓷與玻璃基體(如Al?O?、AlN、石英)

　　優(yōu)點(diǎn)：熱穩(wěn)定性強(qiáng)，尺寸穩(wěn)定。

　　難點(diǎn)：不導(dǎo)電，需濺射種子層或使用化學(xué)鍍方式。

　　工藝：表面粗化 → 粘結(jié)層(如Ti、Cr) → 導(dǎo)電層(如Ni) → 鍍金。

　　半導(dǎo)體基材(硅、砷化鎵等)

　　多用于探測(cè)器與紅外器件，必須控制界面清潔與應(yīng)力。

　　工藝偏向于PVD + 電鍍或全濺射疊層。

　　四、典型鍍金工藝流程解析

　　以下以金屬件為例說(shuō)明電鍍金的標(biāo)準(zhǔn)流程，便于理解全鏈條工藝節(jié)點(diǎn)：

　　前處理階段

　　脫脂：清除加工殘油、手印等污染物，使用堿性清洗液。

　　酸洗/活化：去除金屬氧化膜，提高金屬活性。對(duì)于不同材料匹配不同酸液。

　　表面粗化：輕微蝕刻可提高鍍層附著力。

　　底層鍍(一般為鎳)

　　功能：阻擋擴(kuò)散、提供均勻?qū)щ姳砻妗?/p>

　　可選擇電鍍鎳或化學(xué)鎳(Ni?P)，視器件結(jié)構(gòu)復(fù)雜程度決定。

　　金層電鍍

　　電鍍金浴常為氰化物體系或亞硫酸鹽體系。

　　金層厚度一般控制在0.5–2 μm之間，視功能要求選用軟金(鍵合、反射)或硬金(耐磨、電接觸)。

　　漂洗與干燥

　　純水多級(jí)漂洗，確保殘液清潔;熱風(fēng)或真空干燥防止水漬殘留。

　　后處理(可選)

　　氣氛退火或低溫烘烤，用于釋放內(nèi)應(yīng)力、驅(qū)除吸附氣體。

　　五、金層性能的關(guān)鍵指標(biāo)

　　為了保證光學(xué)器件長(zhǎng)期穩(wěn)定運(yùn)行，鍍金層必須滿足以下關(guān)鍵性能參數(shù)：

　　附著力

　　采用劃格法、剝離試驗(yàn)或拉力測(cè)試確認(rèn)金層不會(huì)脫落。

　　附著力不足常由底層污染、活化不足或鎳層孔隙引起。

　　表面粗糙度與光潔度

　　光學(xué)反射面要求表面Ra低于0.05 μm;粗糙度高會(huì)造成光斑擴(kuò)散、反射不均。

　　金層純度與厚度一致性

　　純金含量應(yīng)超過(guò)99.9%，以避免光譜響應(yīng)偏移。

　　厚度一致性直接影響反射效率與電性能。

　　光譜反射率

　　在指定波長(zhǎng)(如1064 nm、1550 nm等)測(cè)定反射率;部分高端應(yīng)用要求>98%。

　　環(huán)境穩(wěn)定性

　　需通過(guò)高溫高濕、鹽霧、SO?氣體等加速老化測(cè)試，檢驗(yàn)金層抗腐蝕能力。

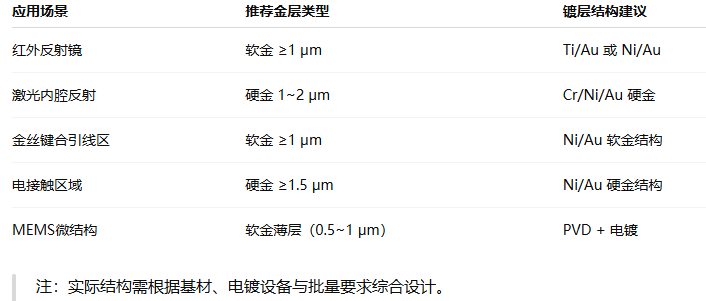

　　六、不同功能需求下的金層類(lèi)型選擇

　　七、常見(jiàn)問(wèn)題與工藝應(yīng)對(duì)措施

　　金層起泡或脫落

　　原因：底層污染、鍍層內(nèi)應(yīng)力大。

　　對(duì)策：加強(qiáng)表面前處理、控制鎳層應(yīng)力、優(yōu)化金層厚度與速率。

　　金層變色或污染

　　原因：硫污染(如包裝材料)或電鍍后殘留未清潔。

　　對(duì)策：避免硫橡膠、紙盒，電鍍后快速純水清洗與封裝。

　　反射率不達(dá)標(biāo)

　　原因：金層粗糙、純度差、表面微氧化。

　　對(duì)策：優(yōu)化電鍍參數(shù)、定期更新金浴、保持鍍后潔凈封存。

　　金絲鍵合斷裂

　　原因：金層太薄或雜質(zhì)沉積。

　　對(duì)策：確認(rèn)金厚度≥1 μm，定期拉球/鍵合測(cè)試，清潔度控制。

　　八、封裝、清洗與存儲(chǔ)注意事項(xiàng)

　　鍍金后的光學(xué)器件應(yīng)避免手指直接接觸，使用無(wú)塵手套操作。

　　清洗時(shí)使用高純異丙醇或無(wú)水乙醇，不可用酸性溶液。

　　存儲(chǔ)環(huán)境應(yīng)為干燥、避光、無(wú)硫氣體場(chǎng)所，溫度<30℃，濕度<50%。

　　長(zhǎng)期儲(chǔ)存建議使用真空袋、干燥劑并定期檢查金層外觀。

　　光學(xué)器件的鍍金處理，不僅是提升性能的“最后一道工序”，更是決定器件長(zhǎng)期穩(wěn)定性和環(huán)境適應(yīng)能力的重要保障。選用合適的底層結(jié)構(gòu)、控制合理的金層類(lèi)型與厚度、確保清潔度和附著力，是實(shí)現(xiàn)高質(zhì)量鍍金效果的關(guān)鍵。同時(shí)還需結(jié)合具體光學(xué)波段、封裝方式、后續(xù)焊接鍵合等因素綜合考量，才能在實(shí)際應(yīng)用中發(fā)揮出金層的最大價(jià)值。對(duì)于高端定制器件，建議在設(shè)計(jì)階段即明確鍍金結(jié)構(gòu)與工藝規(guī)范，以確保鍍層功能與整體系統(tǒng)性能的一致性。
